bmp（全稱bitmap）是windows操作系統中的標準圖像文件格式，廣泛應用于圖像數據的存儲和交換。本文將詳細解析bmp文件格式的結構，幫助讀者深入理解這一位圖格式的內部機制。
bmp文件，又稱位圖文件，使用像素陣列來表示圖像。每個像素點有特定的位置和顏色值，顏色由rgb組合或灰度值表示。bmp文件以其無損壓縮和獨立于設備的特點，成為windows環境下圖像處理軟件的基礎格式。

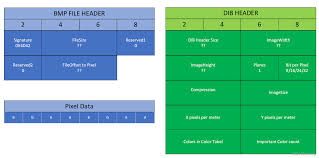

典型的bmp圖像文件由四部分組成：位圖文件頭、位圖信息頭、調色板（可選）和位圖數據。
位圖文件頭提供了文件的格式、大小等基本信息。其結構定義如下：
- bftype：2個字節，表示文件的類型，通常為“bm”（0x4d42）。
- bfsize：4個字節，表示文件的大小，以字節為單位。
- bfreserved1和bfreserved2：各2個字節，保留數據，通常為0。
- bfoffbits：4個字節，表示從文件頭到像素數據之間的字節偏移量，用于定位像素數據。
位圖信息頭包含了圖像的尺寸、位平面數、壓縮方式、顏色索引等關鍵信息。其結構定義如下：
- bisize：4個字節，表示bitmapinfoheader結構所需的字節數，通常為40字節。
- biwidth和biheight：各4個字節，分別表示圖像的寬度和高度，以像素為單位。圖像高度值還可指示圖像的方向，正數表示圖像倒向，負數表示圖像正向。
- biplanes：2個字節，目標設備的級別，通常為1。
- bibitcount：2個字節，表示每個像素所具有的比特數，可選值為1、4、8、16、24、32。
- bicompression：4個字節，表示圖像數據的壓縮類型，如bi_rgb表示無壓縮。
- bisizeimage：4個字節，表示圖像的大小，以字節為單位，必須是4的倍數。
- bixpelspermeter和biypelspermeter：各4個字節，分別表示水平分辨率和垂直分辨率，用像素/米表示。
- biclrused和biclrimportant：各4個字節，分別表示位圖實際使用的顏色表中的顏色索引數和圖像顯示過程中重要的顏色索引數。
調色板用于建立顏色索引，從而節省存儲空間。它保存了位圖用到的所有顏色，而位圖數據部分存儲的是顏色的索引。調色板在單色位圖、16色位圖、256色位圖中存在，即位圖深度為1bit、4bit、8bit的位圖才有調色板。對于16位、24位和32位的位圖，由于顏色過多，不適宜使用調色板。
調色板由rgbquad結構體數組組成，每個rgbquad結構體占用4個字節，分別表示藍、綠、紅三個顏色分量和一個保留項。
位圖數據記錄了圖像的每一個像素值。像素值的存儲方式取決于位圖深度：
- 對于1bit位圖，8個像素占1個字節。
- 對于4bit位圖，2個像素占1個字節。
- 對于8bit位圖，1個像素占1個字節。
- 對于24bit位圖，1個像素占3個字節，分別是r、g、b。
windows規定一個掃描行所占的字節數必須是4的倍數，不足部分以0填充。
- 無損壓縮：bmp文件不采用其他任何壓縮方式，除了可選的rle（行程長度編碼）壓縮，保證了圖像數據的完整性。
- 獨立于設備：bmp文件與設備無關，可以在不同的顯示設備上保持一致的顯示效果。
- 顏色深度可選：bmp文件的圖像深度可選1bit、4bit、8bit、16bit、24bit或32bit，滿足了不同應用場景的需求。
bmp文件格式以其無損壓縮、獨立于設備和顏色深度可選的特點，在windows環境下得到了廣泛應用。通過深入了解bmp文件的結構，我們可以更好地理解和處理這一位圖格式，為圖像處理和應用開發提供有力支持。
